Ángulo de Acero
¿Qué es el ángulo de acero?
El ángulo estructural es un producto cuya sección transversal está formada por dos alas de igual longitud, nuestro perfil ángulo se suministran en tramos de 6.10 m y 12.20 m por lo general los ángulos de acero se fabrican en laminados en caliente. Para uso en productos forjados, herrería en general, estructuras, ventanas, carrocerías, soportes de montaje, soporte estructural, remolques y muelles etc.
Producto Estructural
Son utilizados en la fabricación de estructuras de acero, trabajos de herrería, entre otros.
Excelentes Acabados
Los ángulos galvanizados tienen bordes redondos o cónicos.
Alto Grado de Resistencia
Útil para el armado de piezas que no requieran gran tamaño ni peso.
Altamente Eficiente
Ideal para estructuras pesadas debido a que es un perfil de alta resistencia.

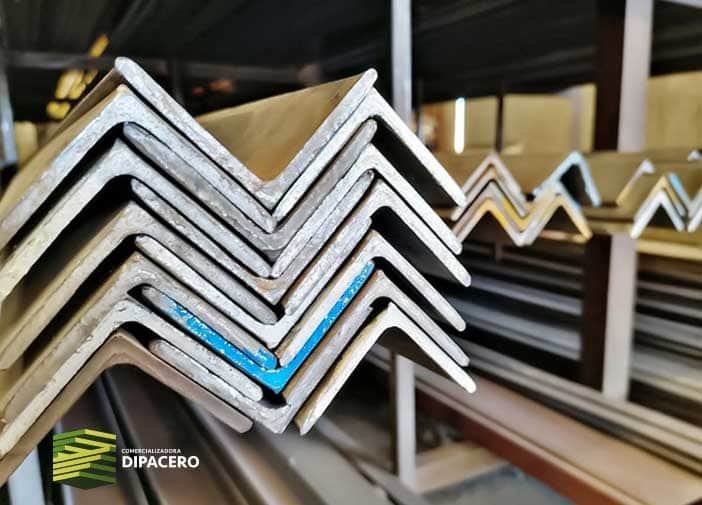

Ángulo de Acero Comercial
Ángulo elemento estructural empleado en edificios y estructuras.

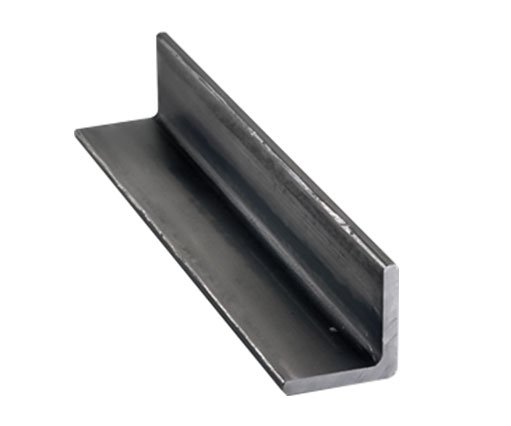

Ángulo Estructural A36 Laminado en Caliente
Tanto los ángulos de lados iguales como los ángulos de lados desiguales provienen de productos de acero laminado en caliente, fabricado en grado de acero estructural ASTM-A-36 a partir de una barra de metal plana que ha sido doblada en un ángulo de 90 grados, resultando de esta manera su forma en L, de dicho modo las caras exteriores e interiores terminan por tener un peso constante, la unión entre las alas es redondeada, mientras que los bordes presentan aristas vivas en su exterior y redondeadas en su interior, la zona donde la curva se encuentra puede soportar cargas más pesadas.
Características del Perfil Angular de Acero
EL ángulo de acero es un producto también denominado como perfil L. Existen una gran variedad en cuanto a medidas de perfil con lados iguales y con lados desiguales los cuales se adaptan a diversos usos en función de su espesor y propiedades mecánicas. Por ejemplo algunos usos que se le dan a este perfil ángulo son la fabricación de estantes y anaqueles, estructuras reticuladas, rejas, carrocerías, componentes de maquinaria y estructuras de torres de energía eléctrica.
Características del Ángulo de Acero
Longitudes de 6.1 y 12.2 metros
Uniformidad en las propiedades del acero
Laminados en caliente
Lados desde 3/4”
ASTM A36 y 529-50
Medidas de Ángulo de Acero (Información Técnica)
| ESPESOR x ANCHO Pulgadas | ESPESOR x ANCHO Milímetros | PESOKg./m. |
|---|---|---|
| .109″ x 1 | 2.8 x 25.4 | 1.05 |
| .109″ x 1 1/4 | 2.8 x 31.7 | 1.33 |
| .109″ x 1 1/2 | 2.8 x 38.1 | 1.61 |
| 1/8 x 3/4 | 3.2 x 19.0 | 0.88 |
| 1/8 x 1 | 3.2 x 25.4 | 1.19 |
| 1/8 x 1 1/4 | 3.2 x 31.7 | 1.50 |
| 1/8 x 1 1/2 | 3.2 x 38.1 | 1.83 |
| 1/8 x 1 3/4 | 3.2 x 44.4 | 2.14 |
| 1/8 x 2 | 3.2 x 50.8 | 2.46 |
| 3/16 x 1 | 4.8 x 25.4 | 1.73 |
| 3/16 x 1 1/4 | 4.8 x 31.7 | 2.20 |
| 3/16 x 1 1/2 | 4.8 x 38.1 | 2.68 |
| 3/16 x 1 3/4 | 4.8 x 44.4 | 3.15 |
| 3/16 x 2 | 4.8 x 50.8 | 3.63 |
| 3/16 x 2 1/2 | 4.8 x 63.5 | 4.57 |
| 3/16 x 3 | 4.8 x 76.2 | 5.52 |
| 1/4 x 1 | 6.3 x 25.4 | 2.22 |
| 1/4 x 1 1/4 | 6.3 x 31.7 | 2.86 |
| 1/4 x 1 1/2 | 6.3 x 38.1 | 3.48 |
| 1/4 x 1 3/4 | 6.3 x 44.4 | 4.12 |
| 1/4 x 2 | 6.3 x 50.8 | 4.75 |
| 1/4 x 2 1/2 | 6.3 x 63.5 | 6.10 |
| 1/4 x 3 | 6.3 x 76.2 | 7.29 |
| 1/4 x 3 1/2 | 6.3 x 88.9 | 8.63 |
| 1/4 x 4 | 6.3 x 101.6 | 9.82 |
| 5/16 x 3 | 7.9 x 76.2 | 9.08 |
| 5/16 x 3 1/2 | 7.9 x 88.9 | 10.71 |
| 5/16 x 4 | 7.9 x 101.6 | 12.20 |
| 5/16 x 5 | 7.9 x 127.0 | 15.32 |
| 5/16 x 6 | 7.9 x 152.4 | 18.45 |
| 3/8 x 2 | 9.5 x 50.8 | 6.99 |
| 3/8 x 2 1/2 | 9.5 x 63.5 | 8.78 |
| 3/8 x 3 | 9.5 x 76.2 | 10.71 |
| 3/8 x 3 1/2 | 9.5 x 88.9 | 12.64 |
| 3/8 x 4 | 9.5 x 101.6 | 14.58 |
| 3/8 x 5 | 9.5 x 127.0 | 18.30 |
| 3/8 x 6 | 9.5 x 152.4 | 22.17 |
| 7/16 x 4 | 11.1 x 101.6 | 16.81 |
| 7/16 x 6 | 11.1 x 152.4 | 25.59 |
| 1/2 x 3 | 12.7 x 76.2 | 13.99 |
| 1/2 x 4 | 12.7 x 101.6 | 19.05 |
| 1/2 x 5 | 12.7 x 127.0 | 24.11 |
| 1/2 x 6 | 12.7 x 152.4 | 29.16 |
| 1/2 x 8 | 12.7 x 203.2 | 39.28 |
| 9/16 x 8 | 14.3 x 203.2 | 44.05 |
| 5/8 x 4 | 15.9 x 101.6 | 23.36 |
| 5/8 x 6 | 15.9 x 152.4 | 36.01 |
| 5/8 x 8 | 15.9 x 203.2 | 48.66 |
| 3/4 x 6 | 19.0 x 152.4 | 42.71 |
| 3/4 x 8 | 19.0 x 203.2 | 57.88 |
| 7/8 x 8 | 22.2 x 203.2 | 66.96 |
| 1 x 6 | 25.4 x 152.4 | 55.65 |
| 1 x 8 | 25.4 x 203.2 | 75.89 |
| 1 1/8 x 8 | 28.6 x 203.2 | 84.67 |
| ESPESOR x ANCHO Pulgadas | ESPESOR x ANCHO Milímetros | PESOKg./m. |
|---|---|---|
| .109″ x 1 | 2.8 x 25.4 | 1.05 |
| .109″ x 1 1/4 | 2.8 x 31.7 | 1.33 |
| .109″ x 1 1/2 | 2.8 x 38.1 | 1.61 |
| 1/8 x 1 1/2 | 3.2 x 38.1 | 1.83 |
| 1/8 x 1 3/4* | 3.2 x 44.4 | 2.14 |
| 1/8 x 2 | 3.2 x 50.8 | 2.46 |
| 3/16 x 1 3/4 | 4.8 x 44.4 | 3.15 |
| 3/16 x 2 | 4.8 x 50.8 | 3.63 |
| 3/16 x 2 1/2 | 4.8 x 63.5 | 4.57 |
| 3/16 x 3 | 4.8 x 76.2 | 5.52 |
| 1/4 x 1 3/4 | 6.3 x 44.4 | 4.12 |
| 1/4 x 2 | 6.3 x 50.8 | 4.75 |
| 1/4 x 2 1/2 | 6.3 x 63.5 | 6.10 |
| 1/4 x 3 | 6.3 x 76.2 | 7.29 |
| 1/4 x 3 1/2 | 6.3 x 88.9 | 8.63 |
| 1/4 x 4 | 6.3 x 101.6 | 9.82 |
| 5/16 x 3 | 7.9 x 76.2 | 9.08 |
| 5/16 x 3 1/2 | 7.9 x 88.9 | 10.71 |
| 5/16 x 4 | 7.9 x 101.6 | 12.20 |
| 5/16 x 5 | 7.9 x 127.0 | 15.29 |
| 5/16 x 6 | 7.9 x 152.4 | 18.45 |
| 3/8 x 3 | 9.5 x 76.2 | 10.71 |
| 3/8 x 3 1/2 | 9.5 x 88.9 | 12.57 |
| 3/8 x 4 | 9.5 x 101.6 | 14.58 |
| 3/8 x 5 | 9.5 x 127.0 | 18.30 |
| 3/8 x 6 | 9.5 x 152.4 | 22.17 |
| 7/16 x 4 | 11.1 x 101.6 | 16.81 |
| 7/16 x 6 | 11.1 x 152.4 | 25.59 |
| 1/2 x 3 | 12.7 x 76.2 | 13.99 |
| 1/2 x 4 | 12.7 x 101.6 | 19.05 |
| 1/2 x 5 | 12.7 x 127.0 | 24.11 |
| 1/2 x 6 | 12.7 x 152.4 | 29.16 |
| 1/2 x 8 | 12.7 x 203.8 | 39.28 |
| 9/16 x 8 | 14.3 x 203.2 | 44.05 |
| 5/8 x 4 | 15.9 x 101.6 | 23.36 |
| 5/8 x 6 | 15.9 x 152.4 | 36.01 |
| 5/8 x 8 | 15.9 x 203.2 | 48.66 |
| 3/4 x 6 | 19.0 x 152.4 | 42.71 |
| 3/4 x 8 | 19.0 x 203.2 | 57.88 |
| 7/8 x 8 | 22.2 x 203.2 | 66.96 |
| 1 x 6 | 25.4 x 152.4 | 55.65 |
| 1 x 8 | 25.4 x 203.2 | 75.89 |
| 1 1/8 x 8 | 28.6 x 203.2 | 84.67 |
