PTR Perfil Tubular Rectangular
¿Qué es un ptr?
El Perfil Tubular (P.T.R.) también conocido como Perfil Tubular Estructural es una barra hueca de acero que se maneja en una amplia variedad de medidas y calibres siendo la más común ptr de 1 pulgada , ptr de 1 1/2 pulgadas y ptr de 2 pulgadas. El acero estructural PTR se suministra en acabado galvanizado, negro y pintado, este perfil es ideal para ser soldado y cortado.
Componente Estructural
Ideal para fabricar herramientas o distintas estructuras metálicas.
Excelente Resistencia
Posee más resistencia que los perfiles abiertos, incluso puede suplir a otros materiales estructurales.
Resistencia a la corrosión
Excelente candidato para uso en exteriores o ambientes expuestos.
Altamente Eficiente
Su potencial para resistir cargas, se incrementa al ser combinado con otros perfiles que forman armaduras tipo JOIST (Vigueta)

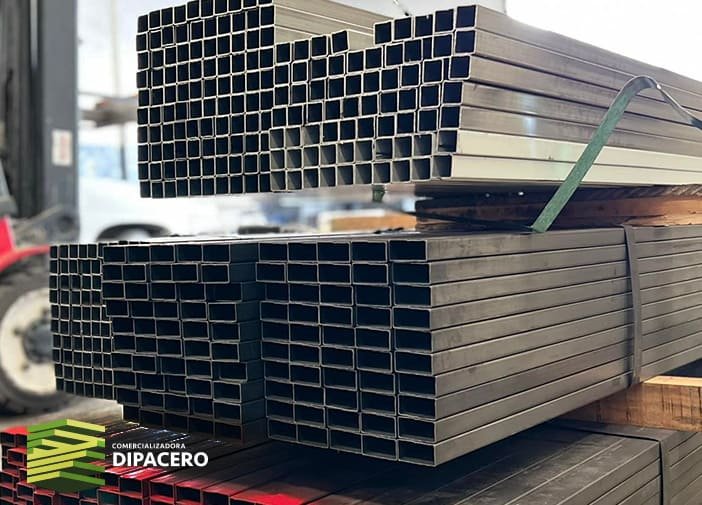

Barra Rectangular Hueca PTR
Perfil de Acero Comercial para el Armado de Estructuras
Barra Hueca Laminada en Caliente
Perfil Tubular Rectangular es conocido también como PTR, es una barra rectangular hueca, su presentación es en tramo, son comúnmente formadas en frío en donde sus procesos de fabricación esta sujetos a estrictos estándares de calidad, actualmente también pueden ser rolados en caliente. Para este producto se maneja acero A-36 a 6 mts y en A-500 a 12.20 mts, esta barra rectangular hueca es comúnmente utilizada para armar estructuras que no requieren gran tamaño ni peso, ideal para la industria de la construcción, fabricación de muebles, herrería, estructuras metálicas o usos diversos. etc., el calibre se puede definir por colores o pulgadas. La ventaja de este tipo de perfiles es que son de fácil armado, pueden ser galvanizados para evitar corrosión en exteriores.
Usos del PTR Estructural
En la construcción los ptr funcionan como elemento estructural en donde su función primordial es soportar cargas o pesos de otros materiales y otros elementos como el mobiliario o las personas. Para evitar que los tubos rectangulares sufran torceduras o fracturas, se requiere que tengan un excelente comportamiento mecánico. perfil rectangular (OR) tiene una extensa gama de aplicaciones en donde destacan las siguientes: mantenimiento industrial implementos agrícolas, equipos de transporte, remolques, barandales, escaleras, marcos, postes de alumbrado y señalamientos viales, puentes peatonales, arquitectónica y comercial, la industria alimenticia y de bebidas, industria manufacturera, en la minería, tratamientos de aguas residuales, la industria química, industria del petróleo y gas, la industria de la energía, en la construcción de puentes y autopistas.
Características del PTR
Contamos con PTR de ¾”, 1” , 1 1/4”, 1 1/2”, 2”, 2 1/2”, 3”, 3 1/2”, 4”, 2” x 1”, 1 1/2” x 3”, 1 1/2” x 4”, 2” x 3”, 3” x 4” en calibre 14, blanco,verde, rojo.
Desde calibre 16 (0.06 pulgadas o 1.52mm) hasta calibre 7 (0.18pulgadas o 4.55 mm) y un largo promedio de seis metros.
Tipos de Perfil: Rectangular y Cuadrado
Características
Venta de prt medidas y calibres a disposición.
Medidas del Perfil PTR (Información Técnica)
| Dimensiones AxB | Calibre | Espesor | Largo | Pieza x Paquete | Kg/m | Norma | Negro | Galvanizado | GVZ VRD | Pintado |
|---|---|---|---|---|---|---|---|---|---|---|
| 1″ x1/2″ | 18 | 0.048 | 6.00 | 120 | 0.68 | A513 | – | – | ||
| 1 1/4″ x 3/4″ | 20 | 0.036 | 6.00 | 99 | 0.70 | A513 | – | – | ||
| 18 | 0.048 | 6.00 | 99 | 0.92 | A513 | – | – | – | ||
| 1 1/2″ x 1/2″ | 20 | 0.036 | 6.00 | 98 | 0.70 | A513 | * | * | * | * |
| 18 | 0.048 | 6.00 | 98 | 0.92 | A513 | * | * | * | * | |
| 1/2″ x 1″ | 20 | 0.036 | 6.00 | 84 | 0.88 | A513 | * | * | * | * |
| 18 | 0.048 | 6.00 | 84 | 1.16 | A513 | * | * | * | * | |
| 16 | 0.060 | 6.00 | 100 | 1.44 | A513 | * | * | * | * | |
| 14 | 0.075 | 6.00 | 84 | 1.78 | A513 | * | * | * | * | |
| 11 | 0.120 | 6.00 | 63 | 2.55 | A513 | * | * | * | * | |
| 1 3/4″» x 3/4″ | 20 | 0.036 | 6.00 | 84 | 0.88 | A513 | – | – | ||
| 18 | 0.048 | 6.00 | 84 | 1.16 | A513 | – | – | – | ||
| 2″ x 1″ | 20 | 0.036 | 6.00 | 50 | 1.06 | A513 | – | – | ||
| 18 | 0.048 | 6.00 | 50 | 1.40 | A513 | – | ||||
| 14 | 0.075 | 6.00 | 80 | 2.15 | A513 | – | – | |||
| 11 | 0.120 | 6.00 | 80 | 3.15 | A500°B | – | – | – | ||
| 2 1/4″ x 3/4″ | 20 | 0.036 | 6.00 | 55 | 1.06 | A513 | – | |||
| 18 | 0.048 | 6.00 | 55 | 1.40 | A513 | – | – | – | ||
| 2 1/2″ x 1 1/4″ | 20 | 0.075 | 6.00 | 54 | 1.34 | A513 | – | – | ||
| 18 | 0.075 | 6.00 | 54 | 1.77 | A513 | – | – | – | ||
| 14 | 0.075 | 6.00 | – | – | A513 | – | – | – | ||
| 2 1/2″» x 1 1/2″ | 14 | 0.075 | 6.00 | 48 | 2.91 | A513 | * | – | – | – |
| 3″ x 1″ | 18 | 0.048 | 6.00 | 48 | 1.89 | A513 | * | * | * | * |
| 16 | 0.060 | 6.00 | 48 | 2.35 | A513 | * | * | * | * | |
| 14 | 0.075 | 6.00 | 48 | 2.91 | A513 | * | * | * | ||
| 11 | 0.120 | 6.00 | 48 | 4.36 | A513 | * | * | * | * | |
| 10 | 0.135 | 6.00 | 48 | A513 | * | * | * | * | ||
| 3″ x 1 1/2″ | 20 | 0.036 | 6.00 | 48 | 1.61 | A513 | – | – | ||
| 18 | 0.048 | 6.00 | 70 | 2.13 | A513 | – | ||||
| 14 | 0.075 | 6.00 | 70 | 3.29 | A513 | – | – | |||
| 11 | 0.120 | 6.00 | 70 | 4.90 | A500°B | – | – | – | ||
| 3″ x 2″ | 14 | 0.075 | 6.00 | 49 | 3.67 | A513 | – | – | – | |
| 11 | 0.120 | 6.00 | 42 | 5.57 | A500°B | – | – | – | ||
| 10 | 0.135 | 6.00 | 42 | 6.20 | A500°B | – | – | – | ||
| 7 | 0.180 | 6.10 | 36 | 8.34 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10 | 36 | 10.57 | A500°B | – | – | – | ||
| 4″ x 1 1/2″ | 14 | 0.075 | 6.00 | 35 | 4.04 | A513 | – | – | – | |
| 4″ x 2″ | 14 | 0.075 | 6.10 | 40 | 4.42 | A513 | – | – | – | |
| 11 | 0.120 | 6.10 | 32 | 6.78 | A500°B | – | – | – | ||
| 9 | 0.150 | 6.10 | 32 | 8.33 | A500°B | – | – | – | ||
| 7 | 0.180 | 6.10 | 28 | 10.24 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/ 12.20 | 20 | 13.13 | A500°B | – | – | – | ||
| 4″ x 3″ | 14 | 0.075 | 6.00 | 40 | 5.18 | A513 | – | – | – | |
| 11 | 0.120 | 6.10 | 30 | 7.99 | A500°B | – | – | – | ||
| 9 | 0.150 | 6.10/ 12.20 | 25 | 9.85 | A500°B | – | – | – | ||
| 7 | 0.180 | 6.10 | 20 | 12.14 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/12.20 | 16 | 15.63 | A500°B | – | – | – | ||
| 5″ x 2″ | 11 | 0.120 | 6.10 | 20 | 7.99 | A500°B | – | – | – | |
| 7 | 0.180 | 6.10 | 20 | 12.14 | A500°B | – | – | – | ||
| 5″ x 3″ | 14 | 0.075 | 6.00 | 35 | 5.93 | A513 | – | – | – | |
| 1/8″ | 0.125 | 6.10/ 12.20 | 35 | 9.21 | A500°B | – | – | – | ||
| 3/16″ | 0.187 | 6.10/ 12.20 | 24 | 14.03 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/ 12.20 | 18 | 18.16 | A500°B | – | – | – | ||
| 6″ x 2″ | 14 | 0.075 | 6.00 | 16 | 5.93 | A513 | – | – | – | |
| 1/8″ | 0.125 | 6.10/ 12.20 | 16 | 9.21 | A500°B | – | – | – | ||
| 3/16″ | 0.187 | 6.10/ 12.20 | 16 | 14.03 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/ 12.20 | 16 | 18.16 | A500°B | – | – | – | ||
| 6″ x 4″ | 1/8″ | 0.125 | 6.10/ 12.20 | 20 | 11.63 | A500°B | – | – | – | |
| 3/16″ | 0.187 | 6.10/12.20 | 20 | 17.85 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/ 12.20 | 12 | 23.22 | A500°B | – | – | – | ||
| 8″ x 3″ | 1/8″ | 0.125 | 12.20 | 12 | 13.61 | A500°B | – | – | – | |
| 3/16″ | 0.187 | 12.20 | 12 | 20.00 | A500°B | – | – | – |
| Dimensiones AxB | Calibre | Espesor | Largo | Pieza x Paquete | Kg/m | Norma | Negro | Galvanizado | Galvanizado VRD | Pintado |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ x 1/2″ | 20 | 0.036 | 6.00 | 231 | 0.34 | A513 | * | * | * | * |
| 18 | 0.048 | 6.00 | 231 | 0.44 | A513 | * | * | * | * | |
| 5/8″ x 5/8″ | 20 | 0.036 | 6.00 | 252 | 0.43 | A513 | * | * | * | * |
| 18 | 0.048 | 6.00 | 252 | 0.56 | A513 | * | * | * | * | |
| 3/4″ x 3/4″ | 20 | 0.036 | 6.00 | 121 | 0.52 | A513 | – | – | ||
| 18 | 0.048 | 6.00 | 121 | 0.68 | A513 | – | ||||
| 16 | 0.060 | 6.00 | 121 | 0.84 | A513 | – | – | |||
| 14 | 0.075 | 6.00 | 121 | 1.02 | A513 | – | – | – | ||
| 1″ x 1″ | 20 | 0.036 | 6.00 | 100 | 0.70 | A513 | – | |||
| 18 | 0.048 | 6.00 | 100 | 0.92 | A513 | |||||
| 16 | 0.060 | 6.00 | 100 | 1.14 | A513 | – | ||||
| 14 | 0.075 | 6.00 | 100 | 1.40 | A513 | – | – | |||
| 13 | 0.090 | 6.00 | 100 | 1.65 | A513 | – | – | – | ||
| 12 | 0.105 | 6.00 | 100 | 1.90 | A513 | – | – | – | ||
| 11 | 0.120 | 6.00 | 100 | 1.94 | A500°B | – | – | – | ||
| 10 | 0.135 | 6.00 | 100 | 2.12 | A500°B | – | – | – | ||
| 1 1/4″ x 1 1/4″ | 20 | 0.036 | 6.00 | 81 | 0.88 | A513 | – | – | ||
| 18 | 0.0485 | 6.00 | 81 | 1.16 | A513 | – | ||||
| 16 | 0.060 | 6.00 | 100 | 1.44 | A513 | – | – | – | ||
| 14 | 0.075 | 6.00 | 100 | 1.78 | A513 | – | – | |||
| 12 | 0.105 | 6.00 | 100 | 2.42 | A513 | – | – | – | ||
| 1 1/2″ x 1 1/2″ | 20 | 0.036 | 6.00 | 49 | 1.06 | A513 | – | – | ||
| 18 | 0.048 | 6.00 | 49 | 1.40 | A513 | – | ||||
| 16 | 0.060 | 6.00 | 100 | 1.74 | A513 | – | – | – | ||
| 14 | 0.075 | 6.00 | 64 | 2.15 | A513 | – | – | |||
| 12 | 0.105 | 6.00 | 64 | 2.95 | A513 | – | – | – | ||
| 11 | 0.120 | 6.00 | 64 | 3.15 | A500°B | – | – | – | ||
| 9 | 0.150 | 6.00 | 64 | 3.79 | A500°B | – | – | – | ||
| 2″ x 2″ | 18 | 0.048 | 6.00 | 64 | 1.89 | A513 | – | |||
| 16 | 0.060 | 6.00 | 64 | 2.35 | A513 | – | – | – | ||
| 14 | 0.075 | 6.00 | 64 | 2.91 | A513 | – | – | |||
| 12 | 0.105 | 6.00 | 64 | 4.01 | A513 | – | – | – | ||
| 11 | 0.120 | 6.00 | 64 | 4.36 | A500°B | – | – | – | ||
| 10 | 0.135 | 6.00 | 64 | 4.84 | A500°B | – | – | – | ||
| 9 | 0.150 | 6.00 | 64 | 5.31 | A513 | – | – | |||
| 7 | 0.180 | 6.10 | 40 | 6.43 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10 | 40 | 8.04 | A500°B | – | – | – | ||
| 2 1/2″ x 2 1/2″ | 14 | 0.075 | 6.00 | 42 | 3.67 | A513 | – | – | ||
| 12 | 0.105 | 6.00 | 36 | 5.07 | A513 | – | – | – | ||
| 11 | 0.120 | 6.00 | 36 | 5.57 | A500°B | – | – | – | ||
| 10 | 0.135 | 6.00 | 36 | 6.20 | A500°B | – | – | – | ||
| 7 | 0.180 | 6.10 | 36 | 8.34 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10 | 36 | 10.57 | A500°B | – | – | – | ||
| 3″ x 3″ | 14 | 0.075 | 6.00 | 42 | 4.42 | A513 | – | – | – | |
| 11 | 0.120 | 6.10/ 12.20 | 36 | 6.78 | A500°B | – | – | – | ||
| 9 | 0.150 | 6.10 | 25 | 8.33 | A500°B | – | – | – | ||
| 7 | 0.180 | 6.10 | 25 | 10.24 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/ 12.20 | 25 | 13.10 | A500°B | – | – | – | ||
| 3 1/2″ x 3 1/2″ | 11 | 0.120 | 6.10 | 36 | 7.99 | A500°B | – | – | – | |
| 9 | 0.150 | 6.10 | 25 | 9.85 | A500°B | – | – | – | ||
| 7 | 0.180 | 6.10 | 25 | 12.14 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/12.20 | 16 | 15.63 | A500°B | – | – | – | ||
| 4″ x 4″ | 14 | 0.075 | 6.00 | 30 | 5.93 | A513 | – | – | – | |
| 1/8″ | 0.125 | 6.10/12.20 | 30 | 9.21 | A500°B | – | – | – | ||
| 9 | 0.150 | 6.10 | 25 | 11.36 | A500°B | – | – | – | ||
| 3/16″ | 0.187 | 6.10/12.20 | 25 | 14.04 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/ 12.20 | 16 | 18.16 | A500°B | – | – | – | ||
| 5″ x 5″ | 1/8″ | 0.125 | 6.10/12.20 | 20 | 11.63 | A500°B | – | – | – | |
| 3/16″ | 0.187 | 6.10/12.20 | 16 | 18.96 | A500°B | – | – | – | ||
| 1/4″ | 0.250 | 6.10/12.20 | 12 | 23.22 | A500°B | – | – | – |
